Francisco Assis da Silva
Mestrando FACCAR/UFRGS

FIPP – Faculdade de Informática de Presidente Prudente/UNOESTE
Rua: José Bongiovani, 700, Cidade Universitária
CEP: 19050-900, Presidente Prudente-SP
E-mail: chico@unoeste.br

1 – Introdução

          Os computadores da Internet são conectados entre si pelo protocolo TCP/IP. Na década de 1980, a ARPA (Advanced Research Projects Agency) do governo norte-americano forneceu recursos financeiros à Universidade da Califórnia em Berkeley com a finalidade de oferecer uma implementação UNIX do pacote de protocolos TCP/IP. O que foi desenvolvido então ficou conhecido como interface de sockets. Hoje, a interface de sockets é o método mais utilizado para acesso a uma rede TCP/IP [Hopson 97].

          A idéia de um socket faz parte do TCP/IP, o conjunto de protocolos usado pela Internet. Um socket essencialmente é uma conexão de dados transparente entre dois computadores numa rede. Ele é identificado pelo endereço de rede dos computadores e por seus pontos finais e uma porta em cada computador. Os computadores em rede direcionam os streams de dados recebidos da rede para programas receptores específicos, associando cada programa a um número diferente, a porta do programa. Da mesma forma, quando o tráfego de saída é gerado, o programa de origem recebe um número de porta para a transação. Caso contrário, o computador remoto poderia não responder à entrada. Determinados números de porta são reservados no TCP/IP para protocolos específicos – por exemplo, 25 para SMTP e 80 para HTTP [Thomas 97].

          Um socket não é nada além de uma abstração conveniente. Ele representa um ponto de conexão para uma rede TCP/IP. Quando dois computadores querem manter uma conversação, cada um deles utiliza um socket. Um computador é chamado servidor, ele abre um socket e presta atenção às conexões. O outro computador denomina-se cliente, ele chama o socket servidor para iniciar a conexão. Para estabelecer uma conexão, é necessário apenas um endereço de destino e um número de porta [Hopson 97].

          Cada computador em uma rede TCP/IP possui um endereço exclusivo. As portas representam conexões individuais dentro desse endereço. Cada porta de um computador compartilha o mesmo endereço, mas os dados são roteados dentro de cada computador pelo número da porta. Quando um socket é criado, ele tem de estar associado a uma porta específica – o processo é conhecido como acoplamento a uma porta [Hopson 97].

          As próximas seções são organizadas como segue: A Seção 2 apresenta os modos de transmissão de socktes. As classes do Java baseadas em conexões para clientes e servidores são apresentadas na Seção 3, juntamente com uma aplicação desenvolvida para este trabalho, um MiniChat utilizando conexões. As classes de datagramas do Java para recepção e transmissão são apresentadas na Seção 4, juntamente com uma aplicação utilizando datagramas, um servidor de eco de mensagens. As conclusões principais deste trabalho são apresentadas na Seção 5.

2 – Modos de Transmissão de Sockets

          Os sockets têm dois modos principais de operação: o modo baseado em conexões e o modo sem conexão. Os sockets baseados em conexões operam como um telefone; eles têm de estabelecer uma conexão e suspender a ligação. Tudo que flui entre esses dois eventos chega na mesma ordem em que foi transmitido. Os sockets sem conexão operam como o correio, a entrega não é garantida, e os diferentes itens da correspondência podem chegar em uma ordem diferente daquela em que foram enviados [Hopson 97].

          O modo a ser utilizado é determinado pelas necessidades de um aplicativo. Se a conformidade é importante, então a operação baseada em conexões é a melhor opção. Os servidores de arquivos precisam fazer todos os seus dados chegarem corretamente e em seqüência. Se alguma parte dos dados se perdesse, a utilidade do servidor seria invalidada. Quando precisar de confiabilidade, a aplicação terá que pagar um preço. Garantir a seqüência e a correção dos dados exige processamento extra e utilização de mais memória; esse overhead adicional pode reduzir o tempo de resposta de um servidor [Hopson 97].

          A operação sem conexão utiliza o UDP (User Datagrama Protocol). Um datagrama é uma unidade autônoma que tem todas as informações necessárias para tentar fazer sua entrega. Similar a um envelope, o datagrama tem um endereço do destinatário e do remetente e contém em seu interior os dados a serem enviados. Um socket nesse modo de operação não precisa se conectar a um socket de destino; ele simplesmente envia o datagrama. O protocolo UDP só promete fazer o melhor esforço possível para tentar entregar o datagrama. A operação sem conexão é rápida e eficiente, mas não é garantida [Hopson 97].

          A operação baseada em conexões emprega o TCP (Transport Control Protocol). Um socket nesse modo de operação precisa se conectar ao destino antes de transmitir os dados. Uma vez conectados, os sockets são acessados pelo uso de uma interface de fluxos: abertura-leitura-escrita-fechamento. Tudo que é enviado por um socket é recebido pela outra extremidade da conexão, exatamente na mesma ordem em que foi transmitido. A operação baseada em conexões é menos eficiente do que a operação sem conexão, mas é garantida [Hopson 97].

3 – Classes do Java Baseadas em Conexões

          As classes baseadas em conexões do Java têm uma versão cliente e outra servidora. O socket cliente emite uma conexão para um socket servidor que está na escuta. Os sockets clientes são criados e conectados pelo uso de um construtor da classe Socket. A tabela 1 mostra os construtores da classe Socket.

Tabela 1. Construtores da classe Socket [Thomas 97]

A linha a seguir cria um socket cliente e o conecta a um host:

Socket clientSocket = new Socket("microchico", 4321);

          O primeiro parâmetro é o nome do host a se conectar, que especifica o computador de destino; o segundo parâmetro é o número da porta. É necessário o número da porta para completar a transação e permitir que um aplicativo individual receba a chamada.

          A tabela 2 relaciona os métodos para Socket, getInputStream e getOutputStream são importantes para comunicar com computadores remotos. Streams são geralmente usados para tratar da transferência de dados entre os computadores.

Tabela 2. Métodos da classe Socket [Thomas 97]

          Pelo fato de ser baseada em conexões, a classe Socket fornece uma interface de fluxos para operações de leitura e escrita (gravação). As classes do pacote java.io devem ser usadas para acesso a um socket conectado:

DataOutputStream outbound = new DataOutputStream(clienteSocket.getOutputStream());
DataInputStream inbound = new DataInputStream(clienteSocket.getInputStream());

Quando o programa termina de usar o socket, a conexão precisa ser fechada:

outbound.close();
inbound.close();
clienteSocket.close();

Todos os fluxos de socket devem ser fechados antes do fechamento do próprio socket.

Sockets Clientes

Topos os programas cliente seguem o mesmo scritp básico:

1. Criam a conexão de socket cliente.
2. Adquirem fluxos de leitura e escrita para o socket.
3. Utilizam os fluxos de acordo com o protocolo do servidor.
4. Fecham os fluxos.
5. Fecham o socket.

Sockets Servidores

          Os servidores não criam conexões de forma ativa. Em vez disso, eles permanecem passivamente aguardando um pedido de conexão de cliente, e depois fornecem seus serviços. Os servidores são criados com um construtor da classe ServerSocket. A linha a seguir cria um socket servidor e acopla esse socket à porta 4321:

Server Socket ssocket = new ServerSocket(4321,5);

          O primeiro parâmetro é o número da porta na qual o servidor deve fazer a escuta. O segundo parâmetro é opcional. O segundo parâmetro indica a profundidade da pilha de escuta. Um servidor pode receber pedidos de conexão de vários clientes ao mesmo tempo, mas cada chamada tem de ser processada isoladamente. A pilha de escuta é uma fila de pedidos de conexão não respondidos. O código anterior instrui o driver do socket a manter os cinco últimos pedidos de conexão. Se o construtor omitir a profundidade da pilha de escuta, será utilizado o valor padrão 50.

          Depois que o socket é criado e passa a ficar atendo a pedidos de conexões, cada conexão que chega é criada e colocada na pilha de escuta. O métdo accept() retona um socket cliente conectado que é utilizado para se comunicar com o chamador:

Socket clisocket = new serverSocket.accept();

          Nenhuma conversação é conduzida sobre o próprio socket servidor. Em vez disso, o socket servidor irá gerar um novo socket no método accept(). O socket servidor ainda permanece aberto e enfileirando novos pedidos de conexões. Como no caso do socket cliente, o próximo passo é criar um fluxo de entrada e saída:

DataInputStream inbound = new
DataInputStream(clisocket.getInputStream());
DataOutputStram outbound = new
DataOutputStream(clisocket.getOutputStream());

          As operações normais de I/O podem agora ser executadas pela utilização dos fluxos recém-criados. Esse servidor espera que o cliente envie uma linha em branco antes de transmitir sua resposta. Quando a conversação se completa, o servidor fecha os fluxos e o socket cliente. Nesse ponto, o servidor tenta aceitar outras chamadas. Quando não há nenhuma chamada na fila, o método irá aguardar a chegada de uma chamada. Esse comportamento é conhecido como bloqueio. O método accept() irá bloquear o thread do servidor, impedindo que este execute quaisquer outras tarefas até a chegada de uma nova chamada.

Todos os servidores seguem o mesmo script básico:

1. Criam o socket servidor e iniciam a escuta.
2. Chamam o método accept() para obter novas conexões.
3. Criam fluxos de entrada e saída para o socket retornado.
4. Conduzem a conversação com base no protocolo combinado.
5. Fecham os fluxos e o socket do cliente.
6. Voltam ao Passo 2 ou continuam até o Passo 7.
7. Fecham o socket servidor.

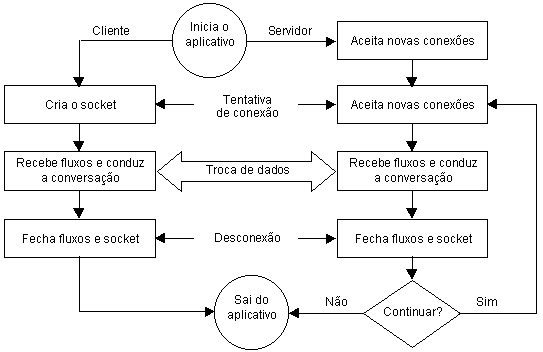

          A figura 1 resume os passos necessários para os aplicativos cliente/servidor baseados em conexões.

Figura 1. Aplicativo cliente e servidor baseados em conexões [Hopson 97].

3.1 – Uma Aplicação baseada em Conexões

          Foi desenvolvida uma Aplicação de Comunicação de Computadores utilizando o protocolo TCP (Transport Control Protocol). Dois computadores podem se comunicar por meio do MiniChat implementado utilizando Conexão de Sockets. O socket servidor do MiniChat é ativado e permanece passivo aguardando um pedido de conexão de cliente (fica ouvindo na porta especificada no desenvolvimento (4321)). Os sockets clientes emitem uma conexão para o socket servidor que está na escuta. Quando um socket cliente envia uma mensagem para o socket servidor, o cliente anexa o nome do usuário do MiniChat junto com a mensagem. Daí então o socket servidor repassa para todos os sockets clientes conectados a mensagem recebida.

          Para ver os arquivos fontes do Minichat, clique no link a seguir:

          Fonte do servidor socket "chatserver.java", fonte do cliente socket "ClienteCall.java" e fonte HTML para executar a applet do socket cliente "ClienteCall.html".

          Para obter os arquivos fontes do MiniChat: servidor socket "chatserver.java", cliente socket "ClienteCall.java" e HTML do socket cliente "ClienteCall.html": [chat.zip].

3.1.1 – Executando o MiniChat

Passo 1:

Executando o servidor do MiniChat (socket servidor):
Abra uma janela do Prompt do MS-DOS.
Direcione o Path do Sistema Operacional para C:\jdk1.2.2\bin ou para outro diretório em que o Java 1.2.2 estiver instalado.
Compile o arquivo chatserver.java para gerar o bytecode (interpretável pela JVM - Java Virtual Machine) usando a seguinte linha de comando: C:\...>javac -deprecation chatserver.java
Para executar o servidor do MiniChat use a seguinte linha de comando: C:\...>java chatserver

          A figura 2 mostra o servidor socket do MiniChat em uso com duas conexões de clientes realizadas.

Figura 2. Servidor do MiniChat em uso.

Passo 2:

Executando o cliente do MiniChat (socket cliente):
Abra uma janela do Prompt do MS-DOS.
Direcione o Path do Sistema Operacional para C:\jdk1.2.2\bin ou para outro diretório em que o Java 1.2.2 estiver instalado.
Compile o arquivo ClienteCall.java para gerar o bytecode (interpretável pela JVM - Java Virtual Machine) usando a seguinte linha de comando: C:\...>javac -deprecation ClienteCall.java
Para executar o cliente do MiniChat, será necessário utilizar o appletviewer do java, pelo fato do cliente ser escrito na forma de applet. Para isso use a seguinte linha de comando: C:\...>appletviewer ClienteCall.html
Repita todas as etapas do Passo 2 para executar outro cliente do MiniChat.

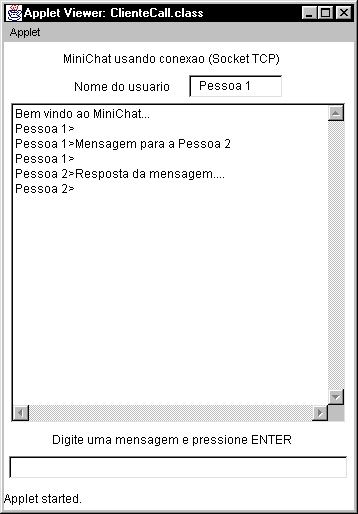

          A figura 3 mostra dois clientes sendo executados e se comunicando através da tela do socket cliente do MiniChat.

Figura 3. Sockets clientes do MiniChat se comunicando.

4 – Classes de Datagramas do Java

          Diferentes das classes baseadas em conexões, as versões de datagramas do cliente e do servidor se comportam de maneira praticamente idêntica, a única diferença ocorre na implementação. A mesma classe é utilizada na metade cliente e na metade servidora. As linhas a seguir criam sockets de datagramas cliente e servidor:

DatagramSocket serverSocket = new DatagramSocket(4545);
DatagramSocket clientSocket = new DatagramSocket();

          O servidor especifica sua porta (4545) no parâmetro do construtor. O cliente pode utilizar qualquer porta disponível para chamar o servidor. O parâmetro omitido do construtor na segunda chamada instrui o sistema operacional a atribuir o número da próxima porta disponível. O cliente poderia ter solicitado uma porta específica, mas a chamada iria falhar se algum outro socket já estivesse acoplado a essa porta.

Recepção de Datagramas

          A classe DatagramPacket é usada para receber e enviar dados sobre classes DatagramSocket. A classe de pacotes contém informações sobre a conexão, bem como os dados. Os datagramas são unidades autônomas de transmissão. A classe DatagramPacket encapsula essas unidades. A tabela 3 mostra os construtores e métodos da classe DatagramPacket.

Tabela 3. Construtores e Métodos da classe DatagramPacket [Thomas 97]

As linhas a seguir recebem dados de um socket de datagramas:

          O construtor correspondente ao pacote precisa saber onde deve colocar os dados recebidos. Um buffer de 512 bytes foi criado e repassado ao construtor como primeiro parâmetro. O segundo parâmetro do construtor foi o tamanho do buffer. O método receive() ficará bloqueado até haver dados disponíveis.

Transmissão de Datagramas

          Para transmissão de datagramas é necessário apenas um endereço completo. Os endereços são criados e controlados pelo uso da classe InetAddress. Essa classe não tem construtores públicos, mas tem vários métodos estáticos que podem ser usados com a finalidade de criar uma instância da classe. A lista a seguir mostra os métodos públicos que criam instâncias da classe InetAddress:

          Tanto o getByName() quanto o getAllByName() exigem o nome do host de destino. O primeiro apenas retorna a primeira coincidência que encontra. O segundo método é necessário, porque um computador pode ter mais de um endereço. O computador tem um único nome, mas existem várias maneiras de alcançá-lo.

Todos os métodos de criação são identificados como estáticos:

          Qualquer uma dessas chamadas pode emitir uma UnknownHostException. Se um computador não estiver conectado a um DNS (Domain Name Server) ou se o host realmente não for encontrado, será emitida uma exceção. Se um computador não tiver uma configuração TCP/IP ativa, então provavelmente getLocalHost() também irá falhar com essa exceção.

          Depois que um endereço é determinado, podem ser enviados datagramas. As linhas a seguir transmitem um String para um socket de destino:

          Primeiramente, o string tem de ser convertido em um array de bytes. O método getBytes() cuida dessa conversão. Em seguida, tem de ser criada uma nova instância de DatagramPacket. O endereço e a porta de destino devem ser incluídos no pacote. Um datagrama é semelhante a um envelope, ele tem um endereço de retorno que é incluído automaticamente no pacote enviado. O endereço de retorno pode ser extraído do pacote pelo uso de getAddress() e getPort(). Aseguir uma maneira como um servidor responderia a um pacote do cliente:

          Os construtores e métodos da classe DatagramSocket usados para construir um servidor de datagramas são mostrados na tabela 4.

Tabela 4. Construtores e Métodos da classe DatagramSocket [Thomas 97]

Servidores de Datagramas

Script básico para servidores de datagramas:

1. Criar o socket de datagrama em uma porta específica.
2. Chamar o receive, a fim de esperar pacotes que estão chegando.
3. Responder aos pacotes recebidos, de acordo com o protocolo combinado.
4. Voltar ao Passo 2 ou continuar até o Passo 5.
5. Fechar o socket de datagramas.

Clientes de Datagramas

          O cliente que corresponde ao servidor de datagramas utiliza o mesmo processo, com uma única exceção: um cliente tem de iniciar a conversação:

1. Criar o socket de datagrama em qualquer porta disponível.
2. Criar o endereço para envio.
3. Transmitir os dados de acordo com o protocolo do servidor.
4. Esperar para receber dados.
5. Voltar ao Passo 3 (enviar outros dados), 4 (esperar pela recepção) ou 6 (sair).
6. Fechar o socket de datagramas.

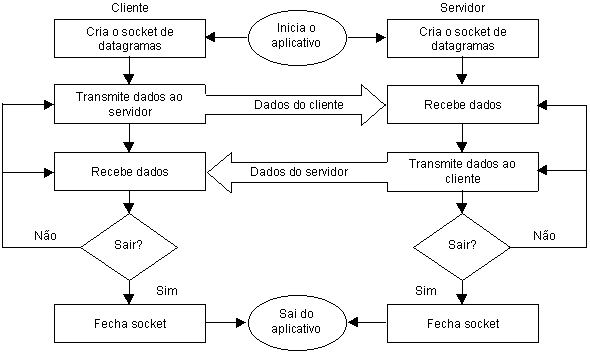

          A figura 4 resume os passos necessários para aplicativos cliente/servidor de datagramas.

Figura 4. Aplicativo cliente e servidor de datagramas [Hopson 97]

4.1 – Uma Aplicação baseada em Datagramas

          Foi desenvolvida uma Aplicação de comunicação de computadores utilizando o protocolo UDP (User Datagrama Protocol). O servidor datagrama fica ouvindo na porta especifica no desenvolvimento da aplicação (4545) e retransmite o datagrama que recebe, ecoando a mensagem. O cliente datagrama envia um datagrama contendo uma mensagem e o recebe de volta do servidor datagrama.

          Para ver os arquivos fontes do servidor de eco datagrama e do cliente datagrama, clique no link a seguir:

         Fonte do servidor datagrama "ServidorDatagrama.java" e fonte do cliente datagrama "ClienteDatagrama.java".

          Para obter os arquivos fontes do servidor de eco datagrama e cliente datagrama: Servidor Datagrama "ServidorDatagrama.java" e cliente datagrama "ClienteDatagrama.java": [eco.zip].

4.1.1 – Executando a Aplicação

Passo 1:

Executando o servidor de eco  (servidor datagrama):
Abra uma janela do Prompt do MS-DOS.
Direcione o Path do Sistema Operacional para C:\jdk1.2.2\bin ou para outro diretório em que o Java 1.2.2 estiver instalado.
Compile o arquivo ServidorDatagrama.java para gerar o bytecode (interpretável pela JVM - Java Virtual Machine) usando a seguinte linha de comando: C:\...>javac -deprecation ServidorDatagrama.java
Para executar o servidor de eco datagrama use a seguinte linha de comando: C:\...>java ServidorDatagrama

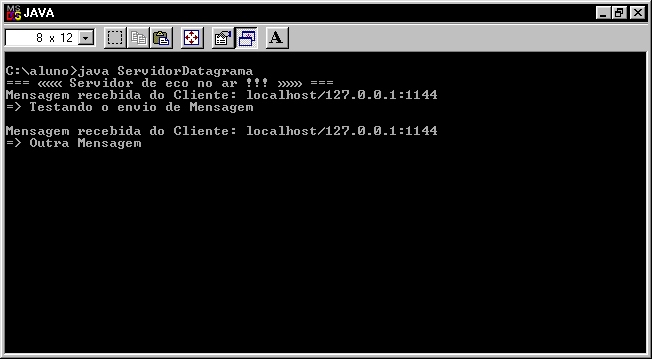

          A figura 5 mostra o servidor de eco datagrama no ar recebendo e repassando datagramas de mensagens.

Figura 5. Servidor de eco datagrama no ar.

Passo 2:

Executando o cliente datagrama:
Abra uma janela do Prompt do MS-DOS.
Direcione o Path do Sistema Operacional para C:\jdk1.2.2\bin ou para outro diretório em que o Java 1.2.2 estiver instalado.
Compile o arquivo ClienteDatagrama.java para gerar o bytecode (interpretável pela JVM - Java Virtual Machine) usando a seguinte linha de comando: C:\...>javac -deprecation ClienteDatagrama.java
Para executar o cliente datagrama use a seguinte linha de comando: C:\...>java ClienteDatagrama
Para executar outro cliente datagrama repita todas as etapas do Passo 2.

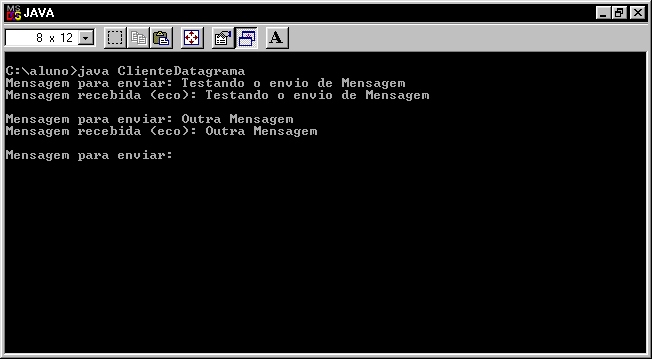

          A figura 6 mostra um cliente datagrama sendo executado e se comunicando com servidor, enviando e recebendo as mensagens que envia.

Figura 6. Cliente datagrama se comunicando com o servidor de eco datagrama.

5 – Conclusões

          Presentemente existem muitas e diversas aplicações desenvolvidas com a tecnologia de interface de sockets, que é o método mais utilizado para acesso a uma rede TCP/IP. Comunicação de Computadores utilizando Sockets representa um ponto de conexão para uma rede TCP/IP. Para dois computadores manter uma conversação, cada um deles utiliza um socket. Um computador chamado servidor abre um socket e presta atenção às conexões, ouvindo num determinado endereço IP e número de porta. O outro ou os outros computadores chamados de clientes, chamam o socket servidor através do endereço IP e número de porta que foi configurado para iniciar a conexão.

          Quando a confiabilidade for necessária, deve-se empregar a operação baseada em conexão utilizando o protocolo TCP, ou seja, tudo que é enviado por um socket é recebido pela outra extremidade da conexão, na mesma ordem que foi transmitido, para isso a aplicação vai ter que pagar um preço. Garantir a seqüência e a correção dos dados exige processamento extra e utilização de mais memória, o que pode significar em um overhead adicional reduzindo o tempo de resposta do servidor.

          Quando se deseja rapidez e eficiência a operação sem conexão utilizando o protocolo UDP é mais adequado, mas não garantido. Datagramas têm menos overhead do que sockets TCP, pois nenhum controle de fluxo é necessário quando se envia ou recebe um datagrama UDP. Os datagramas UDP também podem ser usados num servidor Java que envie atualizações periódicas para um conjunto de clientes. O servidor teria de fazer menos trabalho e conseqüentemente seria mais rápido, se ele pudesse simplesmente enviar datagramas UDP em vez de ter de iniciar uma conexão TCP para cada cliente [Thomas 97].

Referências Bibliográficas

[Hopson 97]       Hopson, K. C e Ingram, Stephen E. Desenvolvendo Applets com Java. Editora Campus, 1997. Págs. 335 – 351.

[Thomas 97]      Thomas, Michael D., Patel, Pratik R., Hudson, Alan D e Ball, Donald A Jr. Programando em Java para a Internet. Makron Books, 1997. Págs. 467 – 489.

[Damasceno 96] Damasceno, Américo Jr. Aprendendo Java – Programação na Internet. Editora Érica, 1996. Págs. 217 – 262.
